Wymiarowanie okna

Gdy decydujemy się na okna PCV, kluczem jest ich funkcjonalność. Muszą one idealnie wpasować się w wymiary wnęki oraz jej kształt. Dla odpowiedniej funkcjonalności, okna PCV muszą spełniać kryteria izolacyjne i akustyczne. Dodatkowo, wielkości okien muszą być zgodne z obowiązującym prawem budowlanym i standardami technicznymi.

Okno to trójwymiarowy element architektoniczny. Rozważając jego wymiary, możemy skupić się na jego szerokości, wysokości lub głębokości. Aby prawidłowo określić wymiary ramy okiennej, struktury okiennej lub jej komponentów, niezbędne jest zastosowanie się do informacji zawartych w co najmniej dwóch aktualnych Polskich Normach oraz posiłkowanie się wiedzą techniczną dotyczącą modularnej koordynacji wymiarowej w budownictwie.

Podstawowe wytyczne dotyczące określania wymiarów struktury okiennej oraz powiązane definicje zostały zawarte w normie PN-EN 12519 „Elementy okienne i drzwiowe. Terminologia”. Poniżej prezentujemy wykresy i terminologię z tej normy, które pomogą w poprawnym definiowaniu i stosowaniu wymiarów odnoszących się do szerokości i wysokości okien oraz drzwi balkonowych.

Wymiarowanie szerokości i wysokości okna

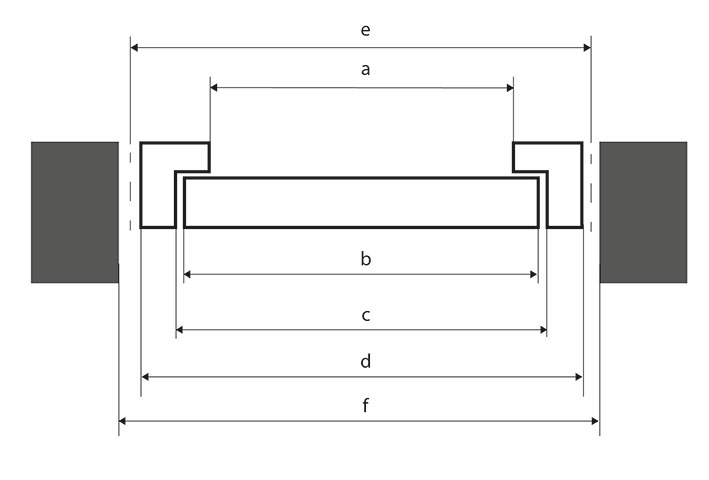

Szerokość okna – wymiarowanie – terminologia

• szerokość/wysokość światła ościeżnicy (a/g)

• szerokość/wysokość skrzydła okiennego (b/h)

• szerokość/wysokość we wrębie ościeżnicy (c/i)

• nominalna szerokość/wysokość otworu (c/i)

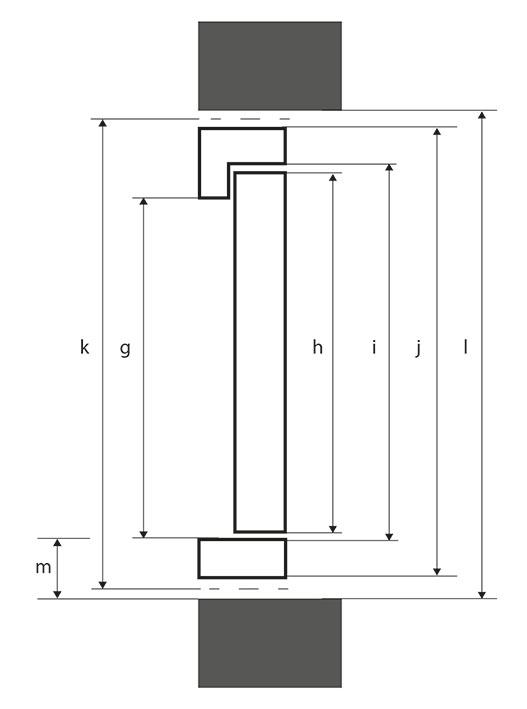

Wysokość okna – wymiarowanie – terminologia

• szerokość/wysokość ościeżnicy (d/j)

• wymiary modularne (e/k)

• szerokość/wysokość otworu ościeża (f/l)

• wysokość ramiaka dolnego progu (m)


Źródło: Vademecum okien PVC – wydanie drugie
